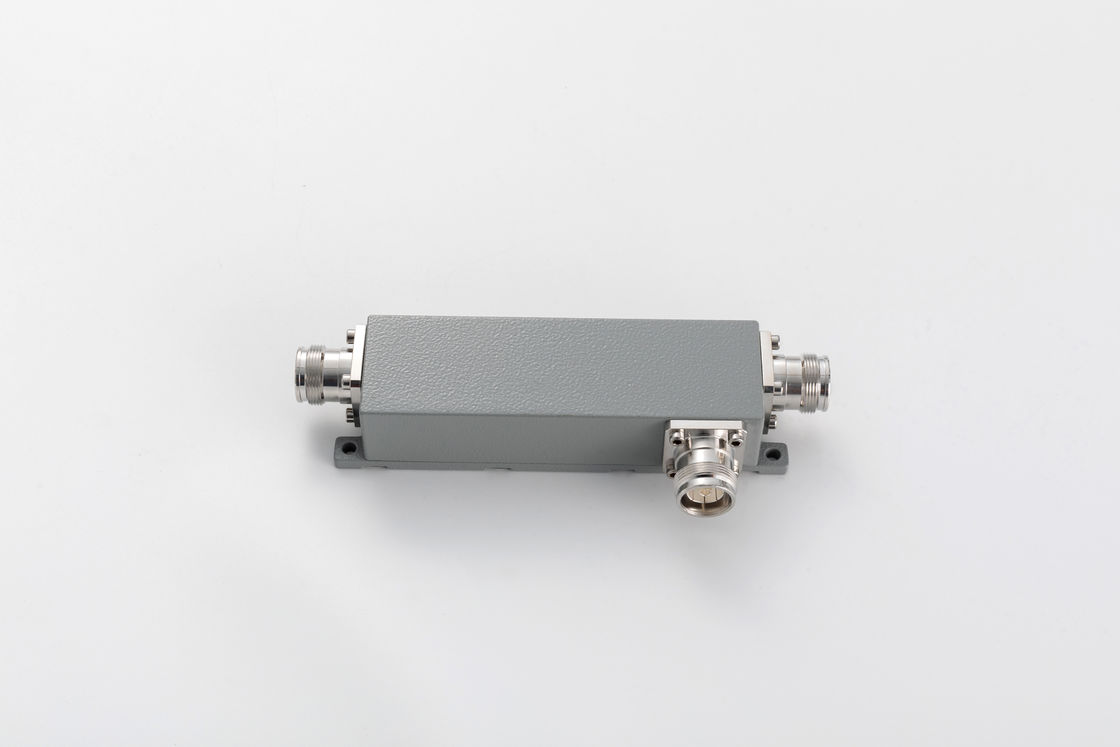

550-6000MHz 4.3-10 acoplador direccional femenino

Name: 550-6000MHz 4.3-10 acoplador direccional femenino
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0560-OPx-XXX
Price: 360.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: Vinncom

Certificación: RoHS/ISO9000

Número de modelo: VN-DC-0560-OPx-XXX

Pago y términos de envío

Cantidad de orden mínima: 5 piezas

Precio: negotiable

Condiciones de pago: El importe de la ayuda se calculará en función de la cantidad de productos que se hayan vendido.

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                  Acoplador direccional DAS RF, Acoplador direccional de RF de 3 dB, El acoplador direccional DAS de 3 dB


Frecuencia de funcionamiento (megaciclos):	550-6000	Impedancia (Ohm):	50
¿Qué es eso?:	≤1.35	IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Grado de protección:	Protección IP65

Frecuencia de funcionamiento (megaciclos):	550-6000
Impedancia (Ohm):	50
¿Qué es eso?:	≤1.35
IM3 (dBc @ 2×43dBm):	-150/-155/-161/-165
Grado de protección:	Protección IP65

Descripción

550-6000MHz 4.3-10 acoplador direccional femenino

550-6000MHz 4.3-10 acoplador direccional femenino

Alto aislamiento
Banda ancha
Buena planitud

La información que se proporciona en el anexo II se incluye en el anexo II.

Número de la parte	Se aplicará el método de cálculo de las emisiones de gases de efecto invernadero.
Frecuencia de funcionamiento (MHz)	550 a 6000
Impedancia (Ohm)	50
VRSR	≤ 135
Acoplamiento (dB)	5 ± 1.4	6 ± 1.4	7 ± 1.4	8 ± 1.4	10 ± 1.6	15 ± 1.6	20 ± 1.6
Pérdida de inserción (dB)	≤ 2 años5	≤ 18	≤ 15	≤ 12	≤ 11	≤ 04	≤ 022
El aislamiento (dB)	≥ 21 años	≥ 22 años	≥ 23 años	≥ 24 años	≥ 26 años	≥ 31 años	≥ 35 años
IM3 (dBc @ 2×43dBm)	- 150/-155/-161/-165 - ¿Qué quiere decir?
Aplicación	En interiores y exteriores
Grado de protección	Protección IP65
Temperatura de funcionamiento (°C)	-40 ~ + 80
Interfaz	4.3-10 Mujer
Potencia de manejo (watts, máximo)	500
Puntuación máxima de potencia (watts, máximo)	1500
Dimensión (mm) ((L×W×H, excluido el conector)	Las demás partidas
Peso neto(g) El	550 ± 5%
Dimensiones del embalaje (mm,L×W×H)	Se trata de un sistema de control de las emisiones de CO2
Embalaje Tamaño del cartón (mm,L×W×H)	430 × 400 × 105

Los acopladores direccionales son un dispositivo pasivo utilizado principalmente en el campo de la tecnología de radio.Acoplan una cantidad definida de energía electromagnética en una línea de transmisión a un puerto que permite que la señal se use en otro sistema de radio o en el siguiente equipo de radioUna característica esencial de los acopladores direccionales es que solo acoplan la energía que fluye en una dirección. La energía que entra en el puerto de salida está acoplada al puerto aislado pero no al puerto acoplado.Un acoplador direccional diseñado para dividir la energía por igual entre dos puertos se llama acoplador híbrido, por ejemplo, acoplador híbrido de 3 dB.

Los acopladores direccionales de Vinncom se basan en diferentes diseños, como micro-stripline.,con una capacidad de producción de más de 300 kW,película fina,Guía de ondas, etc.

Los acopladores direccionales tienen muchas aplicaciones, entre ellas proporcionar una muestra de señal para medición o monitoreo, retroalimentación, combinación de alimentaciones hacia y desde antenas,suministro de conexiones de señal para sistemas de antena por cable y/o distribuidos, como la televisión por cable,la cobertura de la señal móvil y la separación de las señales transmitidas y recibidas en los sistemas de telecomunicaciones.
