18-26.5GHz WR-42 CARGA DE GUÍA DE ONDAS VN-WGLD-1826-WR42
  • nombre
  • nombre

18-26.5GHz WR-42 CARGA DE GUÍA DE ONDAS VN-WGLD-1826-WR42

Cantidad Mínima De Pedido: 5 piezas
Precio: negotiable
Método De Pago: LC, D/A, D/P, T/T
Capacidad De Suministro: 500
Información Detallada
Descripción de producto
Información Detallada
Lugar de origen
Porcelana
Nombre de la marca
Vinncom
Certificación
ISO 9000 ROHS
Número de modelo
VN-WGLD-1826-WR42
Número de pieza:
VN-WGLD-1826-WR42
Frecuencia de funcionamiento (gigahertz):
18-26,5
Impedancia (Ohm):
50
VSWR:
≤1,03
Interfaz:
WR42(BJ220)
Resaltar:

VN-WGLD-1826-WR42 Carga de guía de onda

,

carga de guía de onda de 18-26

Descripción de producto



CARGA DE GUÍA DE ONDAS WR-42 DE 18-26,5 GHz



  • Riesgo reducido de daños al sistema
  • Construcción compacta y robusta
  • Terminación confiable de puertos de guía de ondas no utilizados



  • Terminación del puerto:
    Conecte la entrada embridada delCARGA DE GUÍA DE ONDASdirectamente a un puerto de guía de ondas, puerto circulador o puerto acoplador direccional no utilizado. Asegúrese de que el tipo de brida (p. ej., UG, CPR, cubierta, estrangulador) coincida con el sistema.

  • Consideración sobre el manejo de energía:

  • Seleccione unCARGA DE GUÍA DE ONDAScon potencia nominal media superior a la potencia máxima esperada. Para sistemas pulsados, verifique la capacidad de potencia máxima.

  • Requisito de enfriamiento:

    • Bajo consumoCARGA DE GUÍA DE ONDAS→ refrigeración por aire natural.

    • Potencia media → refrigeración por aire forzado (p. ej., ventilador incorporado).

    • Alta potencia → refrigerado por aguaCARGA DE GUÍA DE ONDAScon agua desionizada circulante.

  • Orientación de instalación:
    Algunos de alta potenciaCARGA DE GUÍA DE ONDASdebe montarse con las aletas verticales para optimizar la convección. Siga siempre la hoja de datos de ese específicoCARGA DE GUÍA DE ONDAS.

  • Verificación:
    Después de la instalación, utilice un analizador de red para confirmar que elCARGA DE GUÍA DE ONDASpresenta una pérdida de retorno mejor que 30 dB (VSWR < 1,065).



                            VN-WGLD-1826-WR42.pdf

Número de piezaVN-WGLD-1826-WR42
Frecuencia de funcionamiento (GHz)18-26,5
Impedancia (ohmios)50
VSWR≤1,03
Temperatura de funcionamiento (℃)-40 ~ + 80
InterfazWR42(BJ220)

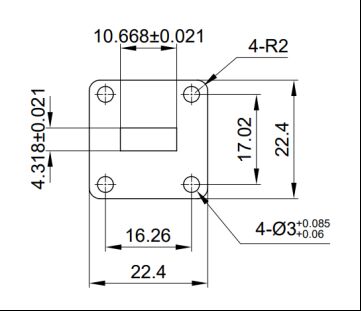

Dimensión (mm)Como abajo
Poder de manejo2 (vatios, máx.)
Cumplimiento de ROHSSí




18-26.5GHz WR-42 CARGA DE GUÍA DE ONDAS VN-WGLD-1826-WR42 018-26.5GHz WR-42 CARGA DE GUÍA DE ONDAS VN-WGLD-1826-WR42 1

Las etiquetas:

waveguide device,

waveguide load,

waveguide termination load
