CIRCULADOR DE GUÍA DE ONDAS WR-12 DE 75-80GHz
Asignación de puerto–
ACIRCULADOR DE GUÍA DE ONDASdebe tener sus tres puertos claramente identificados: entrada, salida y puerto aislado.
Conexión de entrada de señal–
Conecte el transmisor o fuente de señal al puerto 1 delCIRCULADOR DE GUÍA DE ONDAS.
Conexión de carga–
Conecte la antena o la ruta de transmisión principal al puerto 2 delCIRCULADOR DE GUÍA DE ONDAS.
Terminación de puerto aislado–
Siempre termine el puerto aislado (puerto 3) de unCIRCULADOR DE GUÍA DE ONDAScon unCARGA DE GUÍA DE ONDASpara absorber la potencia reflejada.
Coincidencia de bridas–
ACIRCULADOR DE GUÍA DE ONDASrequiere el mismo tipo de brida (UG, CPR, cubierta o estrangulador) que el resto del sistema de guía de ondas.
Campo de polarización magnética–
ACIRCULADOR DE GUÍA DE ONDASnormalmente tiene un imán permanente interno; no se necesita polarización externa para el funcionamiento normal.
Verificación de manejo de energía–
Antes de usar unCIRCULADOR DE GUÍA DE ONDAS, verifique sus clasificaciones de potencia promedio y máxima con los requisitos del sistema.
| Número de pieza | VN-WGCIR-7580-WR12 |
| Frecuencia de funcionamiento (GHz) | 75-80 |
| Pérdida de inserción (dB) | ≤0,8 |
| Aislamiento (dB) | ≥18 |
| Pérdida de retorno (dB) | ≥16 |
| Temperatura de funcionamiento (℃) | -45 ~ + 80 |
| Interfaz | WR12 con antiarmado UG-383/U |

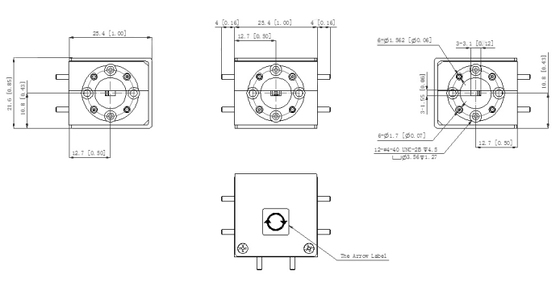

| Dimensión (mm) | Como abajo |
| Poder de manejo | 3W/1W |
| Cumplimiento de ROHS | Sí |
