| Cantidad Mínima De Pedido: | 5 piezas |
| Precio: | negotiable |
| Método De Pago: | LC, D/A, D/P, T/T |
| Capacidad De Suministro: | 500 |

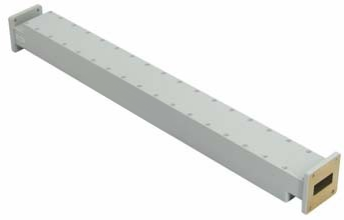

7.05-10GHz GUÍA DE ONDA WR-112 ATENUADOR
Un ATENUADOR DE GUÍA DE ONDA es un componente pasivo de microondas que reduce la amplitud de una señal que se propaga a través de una línea de transmisión de guía de onda.
Un ATENUADOR DE GUÍA DE ONDA logra esta reducción introduciendo una pérdida controlada en la ruta de la señal, sin causar una reflexión significativa.
Un ATENUADOR DE GUÍA DE ONDA puede diseñarse utilizando tres mecanismos principales: película resistiva/inserción, absorción por materiales dieléctricos con pérdidas o estructuras mecánicas de paleta/rotatorias.
Un ATENUADOR DE GUÍA DE ONDA basado en el tipo de paleta resistiva utiliza una tarjeta resistiva delgada colocada a lo largo del plano E de la guía de onda; la tarjeta interseca las líneas de campo eléctrico y disipa la energía de microondas en forma de calor.
Un ATENUADOR DE GUÍA DE ONDA de tipo paleta rotatoria consta de tres secciones: una paleta resistiva fija de entrada, una paleta resistiva rotatoria y una paleta resistiva fija de salida; al girar la paleta central se cambia el nivel de atenuación de forma continua.
Un ATENUADOR DE GUÍA DE ONDA con diseño absorbente (coaxial a guía de onda) utiliza materiales de ferrita o dieléctricos con pérdidas que absorben la energía electromagnética.
Un ATENUADOR DE GUÍA DE ONDA mantiene una buena adaptación de impedancia (VSWR bajo) en su banda de frecuencia de operación, asegurando una reflexión mínima.
Un ATENUADOR DE GUÍA DE ONDA atenúa las señales convirtiendo parte de la energía electromagnética en calor, que se disipa a través del cuerpo de la guía de onda y los disipadores de calor.
Un ATENUADOR DE GUÍA DE ONDA puede ser fijo (proporcionando un valor de atenuación constante, por ejemplo, 3 dB, 6 dB, 10 dB, 20 dB) o variable (ajustable en un rango, por ejemplo, 0-30 dB o 0-60 dB).
| Número de parte | VN-WGAT-0710-WR112-10dB-1.5 |
| Frecuencia de operación ( GHz ) | 7.05-10 |
| Atenuación(dB) | 10 |
| Precisión de atenuación(dB) | ±0.9 |
| Planitud de atenuación(dB) | ±0.7 |
| VSWR | 1.15:1 |
| Interfaz | WR112 (BJ84) |
| Dimensión(mm) | Como se muestra a continuación |
| Potencia de manejo | 1.5CW (Vatio, máx.) |
| Temperatura de operación ( ℃ ) | -40 ~ + 80 |
| Cumplimiento ROHS | Sí |
![]()
![]()
