Name: 15GHz GUÍA DE ONDA WR-62 DUPLEXOR
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-WGD-15-WR62
Price: 414.00 USD
Availability: InStock

Cantidad Mínima De Pedido:	5 piezas
Precio:	negotiable
Método De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	500

Información Detallada

Descripción de producto

Información Detallada

Lugar de origen

Porcelana

Nombre de la marca

Vinncom

Certificación

ISO 9000 ROHS

Número de modelo

VN-WGD-15-WR62

Número de pieza:

VN-WGD-15-WR62

Frecuencia de funcionamiento (gigahertz):

Planitud (dB):

≤0.5dB

Aislamiento (canal L a canal H):

≥70dB

Pérdida de retorno (DB):

≥18dB

Pérdida de inserción (DB):

≤ 1,4 dB

Interfaz:

WR62 (BJ140)

Descripción de producto

DUPLEXOR DE GUÍA DE ONDA WR-62 DE 15 GHz

Protege receptores sensibles de la energía de alta potencia del transmisor
Mejora la sensibilidad del sistema al reducir la fuga del transmisor al receptor
Rango de frecuencia de 1 GHz a 110 GHz+

Un DUPLEXOR DE GUÍA DE ONDA proporciona alto aislamiento entre los puertos del transmisor y el receptor, evitando que la señal de transmisión de alta potencia dañe el sensible front-end del receptor.
En un DUPLEXOR DE GUÍA DE ONDA basado en circulador, el dispositivo utiliza un CIRCULADOR DE GUÍA DE ONDA con dos filtros paso banda conectados a dos puertos; el circulador dirige la energía Tx a la antena y la energía Rx de la antena al receptor.
En un DUPLEXOR DE GUÍA DE ONDA basado en filtros (usando una T mágica o una unión en T), las señales Tx y Rx se separan mediante filtros selectivos de frecuencia; el filtro Tx pasa solo la banda Tx a la antena, y el filtro Rx pasa solo la banda Rx de la antena.

Conecte el receptor al puerto Rx –
Conecte la entrada del receptor o LNA al puerto Rx del DUPLEXOR DE GUÍA DE ONDA.

Empareje los tipos de brida –
Un DUPLEXOR DE GUÍA DE ONDA requiere el mismo tipo de brida (UG, CPR, cubierta o choke) en los tres puertos que los componentes de guía de onda conectados.

Verifique las asignaciones de frecuencia –
Un DUPLEXOR DE GUÍA DE ONDA está sintonizado de fábrica para bandas de frecuencia Tx y Rx específicas; asegúrese de que las frecuencias de su sistema coincidan con las especificaciones del DUPLEXOR DE GUÍA DE ONDA.

Número de parte	VN-WGD-15-WR62
Frecuencia de operación (GHz)	15
Planitud (dB)	≤0.5dB
Aislamiento (canal L a canal H)	≥70dB
Pérdida de retorno (dB)	≥18dB
Pérdida de inserción (dB)	≤1.4dB
Interfaz	WR62 (BJ140)

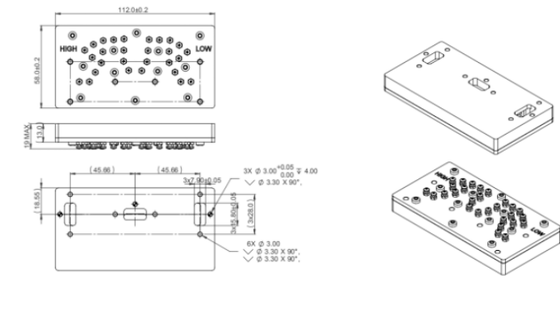

Dimensión (mm)	Como se muestra a continuación
Humedad de operación	5-95%
Temperatura de operación (°C)	-40 ~ +80
Cumplimiento ROHS	Sí
