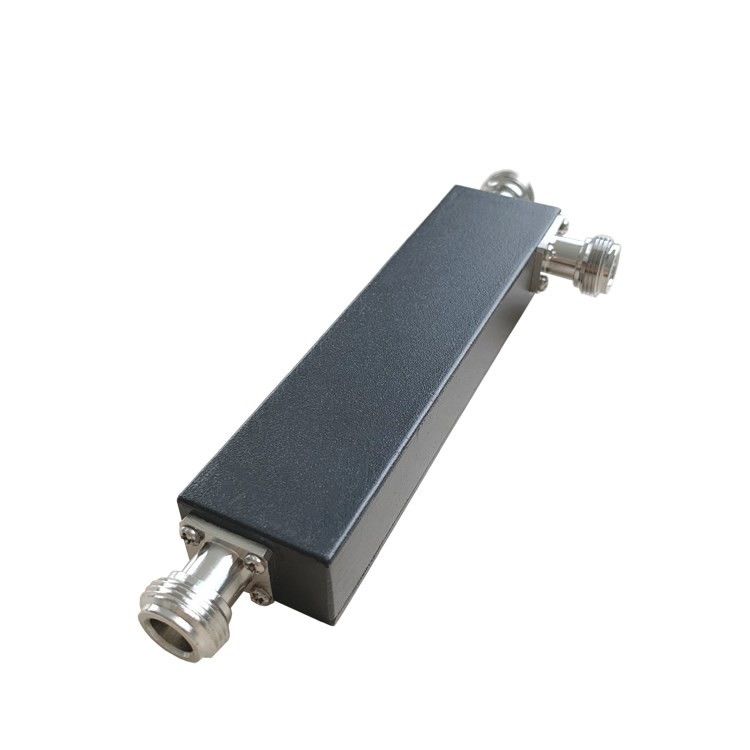

Se trata de un acoplador de dirección femenino de 698-3800 MHz N.

Name: Se trata de un acoplador de dirección femenino de 698-3800 MHz N.
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-INx
Price: 360.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: Vinncom

Certificación: ROHS ISO9000

Número de modelo: VN-DC-0738-INx

Pago y términos de envío

Cantidad de orden mínima: 5 piezas

Precio: negotiable

Condiciones de pago: L/C, D/A, D/P, T/T

Capacidad de la fuente: 1000PCS POR DÍA

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                              Acoplador direccional de guía de ondas de 3 dB, Acoplador direccional de 3 dB de frecuencia VHF, El acoplador direccional VHF de guía de ondas


Producción de equipos:	AUTORIZACIÓN	Producción de productos:	AUTORIZACIÓN
personalizado:	AUTORIZACIÓN	Diseño:	Stripline dieléctrico del aire
Color:	No se puede optar	Frecuencia:	698-3800MHz
Aplicación:	En el interior	PIM:	-153dbc -163dbc @43dbm*2

Producción de equipos:	AUTORIZACIÓN
Producción de productos:	AUTORIZACIÓN
personalizado:	AUTORIZACIÓN
Diseño:	Stripline dieléctrico del aire
Color:	No se puede optar
Frecuencia:	698-3800MHz
Aplicación:	En el interior
PIM:	-153dbc -163dbc @43dbm*2

Descripción

Se trata de un acoplador de dirección femenino de 698-3800 MHz N.

Se trata de un acoplador de dirección femenino de 698-3800 MHz N.

Banda ancha
Buena planitud
Buen VSWR en todos los puertos

El objetivo de las medidas es garantizar que los Estados miembros cumplan los requisitos de seguridad establecidos en la Directiva 2008/57/CE.

Número de la parte	Se aplicará el método de evaluación de la seguridad de los vehículos.
Frecuencia de funcionamiento (MHz)	Las demás:
Impedancia (Ohm)	50
VRSR	≤ 125
Acoplamiento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2
Pérdida de inserción (dB)	≤ 2 años05	≤ 160	≤ 140	≤ 096	≤ 05	≤ 022
El aislamiento (dB)	≥ 23 años	≥ 24 años	≥ 25 años	≥ 28 años	≥ 33 años	≥ 38 años
IM3 (dBc @ 2×43dBm)	-155 / -160
Aplicación	En el interior
Temperatura de funcionamiento (°C)	-40 ~ + 80
Interfaz	N Mujer
Potencia de manejo (watts, máximo)	300
Puntuación máxima de potencia (watts, máximo)	1200
Dimensión (mm)(excepto el conector)	El número de unidades de ensayo debe ser el siguiente:Se aplicará el procedimiento siguiente:
Peso neto (g)	180 ± 20
Dimensiones del embalaje (mm)	160 × 65 × 30
Tamaño de la caja de embalaje (mm)	350 × 340 × 170
Cumplimiento de la ROHS	- ¿ Qué?

Los acopladores direccionales son un dispositivo pasivo utilizado principalmente en el campo de la tecnología de radio.Acoplan una cantidad definida de energía electromagnética en una línea de transmisión a un puerto que permite que la señal se use en otro sistema de radio o en el siguiente equipo de radioUna característica esencial de los acopladores direccionales es que solo acoplan la energía que fluye en una dirección. La energía que entra en el puerto de salida está acoplada al puerto aislado pero no al puerto acoplado.Un acoplador direccional diseñado para dividir la energía por igual entre dos puertos se llama acoplador híbrido, por ejemplo, acoplador híbrido de 3 dB.

Los acopladores direccionales de Vinncom se basan en diferentes diseños, como micro-stripline.,con una capacidad de producción de más de 300 kW,película fina,Guía de ondas, etc.

Los acopladores direccionales tienen muchas aplicaciones, entre ellas proporcionar una muestra de señal para medición o monitoreo, retroalimentación, combinación de alimentaciones hacia y desde antenas,suministro de conexiones de señal para sistemas de antena por cable y/o distribuidos, como la televisión por cable,la cobertura de la señal móvil y la separación de las señales transmitidas y recibidas en los sistemas de telecomunicaciones.
