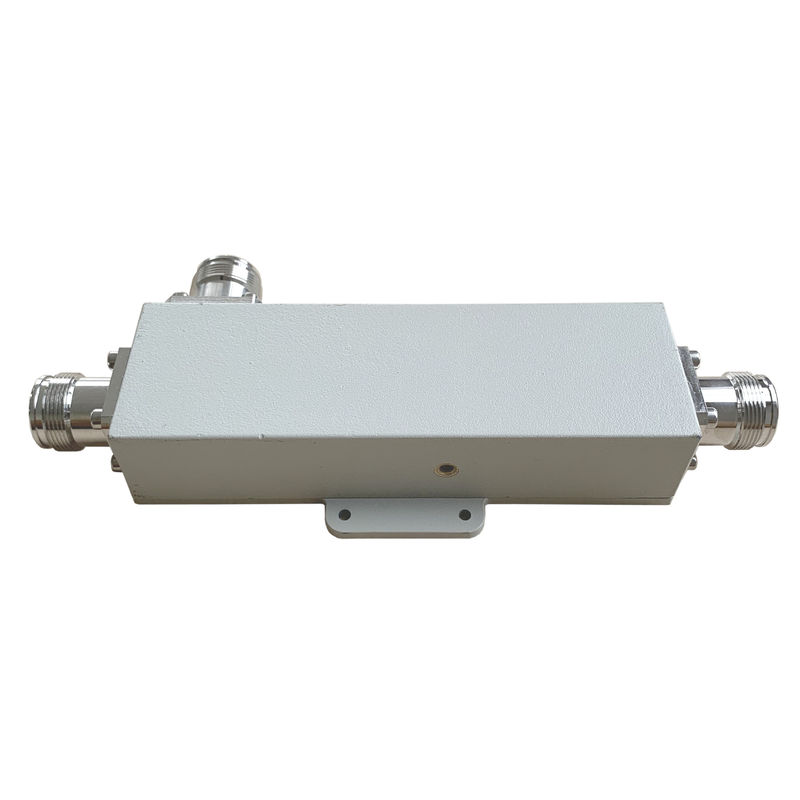

698-3800MHz 4.3-10 acoplador direccional femenino

Name: 698-3800MHz 4.3-10 acoplador direccional femenino
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-DC-0738-OPx
Price: 360.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China.

Nombre de la marca: Vinncom

Certificación: ROHS ISO9000

Número de modelo: VN-DC-0738-OPx

Pago y términos de envío

Cantidad de orden mínima: 5 piezas

Precio: negotiable

Condiciones de pago: L/C, D/A, D/P, T/T

Capacidad de la fuente: 1000PCS POR DÍA

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                                      Acoplador direccional de RF dieléctrico por aire, Acoplador direccional de RF a prueba de agua, Acoplador direccional de banda ancha IBS


Producción de equipos:	AUTORIZACIÓN	Producción de productos:	AUTORIZACIÓN
personalizado:	AUTORIZACIÓN	Diseño:	Stripline dieléctrico del aire
Color:	No se puede optar	Frecuencia:	617/698-3800MHz
Protección:	Protección IP65	Aplicación:	Dentro y fuera
3ro PIM:	-153dbc, - 163dbc @43dbm*2	Conector:	4.3-10 femenino

Producción de equipos:	AUTORIZACIÓN
Producción de productos:	AUTORIZACIÓN
personalizado:	AUTORIZACIÓN
Diseño:	Stripline dieléctrico del aire
Color:	No se puede optar
Frecuencia:	617/698-3800MHz
Protección:	Protección IP65
Aplicación:	Dentro y fuera
3ro PIM:	-153dbc, - 163dbc @43dbm*2
Conector:	4.3-10 femenino

Descripción

698-3800MHz 4.3-10 acoplador direccional femenino

698-3800MHz 4.3-10 acoplador direccional femenino

Bajo PIM -163 dBc@43 dBm*2
Buena pérdida de retorno
Alta directividad

El número de unidades de producción es el siguiente:

Número de la parte	Se aplicará el método de evaluación de la calidad de los productos.
Frecuencia de funcionamiento (MHz)	Las demás empresas
Impedancia (Ohm)	50
VRSR	≤ 125
Acoplamiento (dB)	5 ± 0.8	6 ± 0.8	7 ± 0.9	10 ± 1.0	15 ± 1	20 ± 1.2	30 ± 1.5
Pérdida de inserción (dB)	≤ 2 años05	≤ 165	≤ 145	≤ 08	≤ 05	≤ 022	≤ 02
El aislamiento (dB)	≥ 23 años	≥ 24 años	≥ 25 años	≥ 28 años	≥ 33 años	≥ 38 años	≥ 45 años
IM3 (dBc @ 2×43dBm)	-155 / -163
Aplicación	Interior y exterior
Grado de protección	Protección IP65
Temperatura de funcionamiento (°C)	-40 ~ + 80
Interfaz	4.3-10 Mujer
Potencia de manejo (watts, máximo)	500
Puntuación máxima de potencia (watts, máximo)	1500
Dimensión (mm)	136 × 44 × 30 (excluido el conector)
Peso neto(g) El	535 ± 20
Dimensiones del embalaje (mm)	Se trata de un sistema de control de las emisiones de CO2
Embalaje Tamaño del cartón ((mm))	430 × 400 × 105
Cumplimiento de la ROHS	- ¿ Qué?

Los acopladores direccionales son un dispositivo pasivo utilizado principalmente en el campo de la tecnología de radio.Acoplan una cantidad definida de energía electromagnética en una línea de transmisión a un puerto que permite que la señal se use en otro sistema de radio o en el siguiente equipo de radioUna característica esencial de los acopladores direccionales es que solo acoplan la energía que fluye en una dirección. La energía que entra en el puerto de salida está acoplada al puerto aislado pero no al puerto acoplado.Un acoplador direccional diseñado para dividir la energía por igual entre dos puertos se llama acoplador híbrido, por ejemplo, acoplador híbrido de 3 dB.

Los acopladores direccionales Vinncom se basan en diferentes diseños, tales como micro-línea, aire-dielectrico, película delgada, guía de ondas, etc.

Los acopladores direccionales tienen muchas aplicaciones, entre ellas proporcionar una muestra de señal para medición o monitoreo, retroalimentación, combinación de alimentaciones hacia y desde antenas,suministro de conexiones de señal para sistemas de antena por cable y/o distribuidos, como la televisión por cableLa cobertura de la señal móvil y la separación de las señales transmitidas y recibidas en los sistemas de telecomunicaciones.
