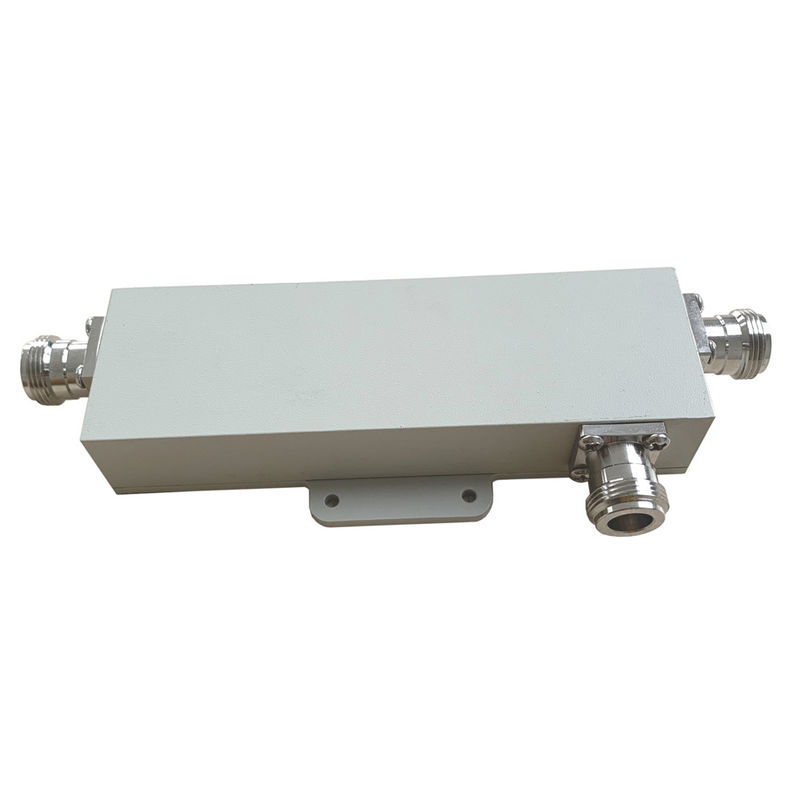

617-3800MHz banda ancha híbrida 3dB acoplador direccional bajo PIM -161dBc
  • name
  • name
  • name
  • name
  • name

617-3800MHz banda ancha híbrida 3dB acoplador direccional bajo PIM -161dBc

MOQ: 5 piezas
Precio: negotiable
Standard Packaging: 1pc/box, 20pcs/carton
Delivery Period: 7-10 días laborables
Payment Method: T/T, L/C, D/A, D/P
Supply Capacity: 1000PCS POR DÍA
Información detallada
Descripción de producto
Información detallada
Lugar de origen
China
Nombre de la marca
Vinncom
Certificación
RoHS ISO9001
Número de modelo
VN-DC-0638-ONx
Producción de equipos:
AUTORIZACIÓN
Producción de productos:
AUTORIZACIÓN
personalizado:
AUTORIZACIÓN
Diseño:
Stripline dieléctrico del aire
Color:
No se puede optar
Frecuencia:
617-3800MHz
Protección:
Protección IP65
Aplicación:
Interior y exterior
3ro PIM:
-161dbc@2x43dBm
Conector:
N hembra
Resaltar:

Acoplador direccional de banda ancha de 3 dB

,

Acoplador direccional híbrido de 3 dB

,

Acoplador híbrido de banda ancha de bajo PIM

Descripción de producto

PIM bajo -161dBc 617-3800MHz N Femenino 5dB 6dB 7dB 8dB 10dB 13dB 15dB 20dB 30dB acoplador direccional de banda ancha RF para IBS DAS



  • Para la aplicación DAS IBS
  • Grado de acoplamiento: 5-30 dB
  • PIM bajo: hasta -165 dBc @ 2x43 dBm



Número de la parte Se aplicará el método de evaluación de la calidad de los productos.
Frecuencia de funcionamiento (MHz) 617 a 3800
Impedancia (Ohm) 50
VRSR ≤ 125
Acoplamiento (dB) 5 ± 1.0 6 ± 1.0 7 ± 1.2 10 ± 1.3 15 ± 1.3 20 ± 1.3 30 ± 1.7
Pérdida de inserción (dB) ≤ 2 años1 ≤ 17 ≤ 145 ≤ 10 ≤ 05 ≤ 022 ≤ 02
El aislamiento (dB) ≥ 23 años ≥ 24 años ≥ 25 años ≥ 28 años ≥ 33 años ≥ 38 años ≥ 45 años
IM3 (dBc @ 2×43dBm) -161 / -163
Aplicación Interior y exterior
Grado de protección Protección IP65
Temperatura de funcionamiento (°C) -40 ~ + 80
Interfaz N Mujer
Potencia de manejo (watts, máximo) 300
Puntuación máxima de potencia (watts, máximo) 1200
Dimensión (mm) El número de conector de la unidad de alimentación de la unidad de alimentación
Peso neto (g) 360 ± 20
Dimensiones del embalaje (mm) 180 × 75 × 30
Embalaje Tamaño del cartón ((mm)) 400 × 380 × 170
Cumplimiento de la ROHS - ¿ Qué?



617-3800MHz banda ancha híbrida 3dB acoplador direccional bajo PIM -161dBc 0
617-3800MHz banda ancha híbrida 3dB acoplador direccional bajo PIM -161dBc 1
617-3800MHz banda ancha híbrida 3dB acoplador direccional bajo PIM -161dBc 2
617-3800MHz banda ancha híbrida 3dB acoplador direccional bajo PIM -161dBc 3
617-3800MHz banda ancha híbrida 3dB acoplador direccional bajo PIM -161dBc 4



Los acopladores direccionales son un dispositivo pasivo utilizado principalmente en el campo de la tecnología de radio.Acoplan una cantidad definida de energía electromagnética en una línea de transmisión a un puerto que permite que la señal se use en otro sistema de radio o en el siguiente equipo de radioUna característica esencial de los acopladores direccionales es que solo acoplan la energía que fluye en una dirección. La energía que entra en el puerto de salida está acoplada al puerto aislado pero no al puerto acoplado.Un acoplador direccional diseñado para dividir la energía por igual entre dos puertos se llama acoplador híbrido, por ejemplo, acoplador híbrido de 3 dB.

Los acopladores direccionales de Vinncom se basan en diferentes diseños, como micro-stripline.,con una capacidad de producción de más de 300 kW,película fina,Guía de ondas, etc.

Los acopladores direccionales tienen muchas aplicaciones, entre ellas proporcionar una muestra de señal para medición o monitoreo, retroalimentación, combinación de alimentaciones hacia y desde antenas,suministro de conexiones de señal para sistemas de antena por cable y/o distribuidos, como la televisión por cable,la cobertura de la señal móvil y la separación de las señales transmitidas y recibidas en los sistemas de telecomunicaciones.
