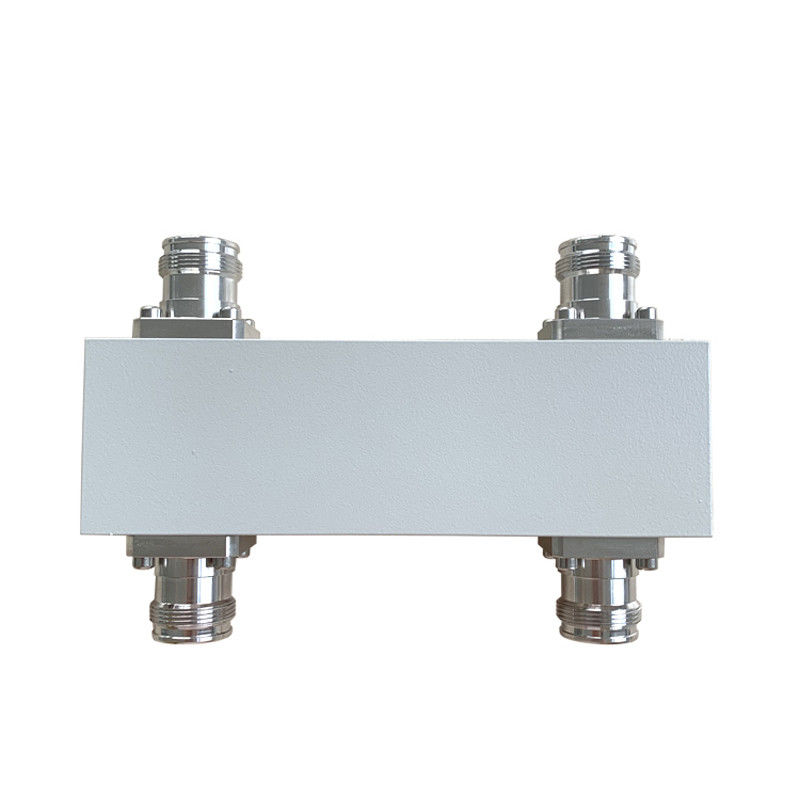

500-4000MHz 2 en 2 fuera 4.3-10F acoplador híbrido
500-4000MHz 2 en 2 fuera 4.3-10F acoplador híbrido
500-4000MHz 2 en 2 fuera 4.3-10F acoplador híbrido
500-4000MHz 2 en 2 fuera 4.3-10F acoplador híbrido
500-4000MHz 2 en 2 fuera 4.3-10F acoplador híbrido

500-4000MHz 2 en 2 fuera 4.3-10F acoplador híbrido

Detalles del producto

Lugar de origen: China.

Nombre de la marca: Vinncom

Certificación: ROHS ISO9000

Número de modelo: VN-HC2x2-05538-OP

Pago y términos de envío

Cantidad de orden mínima: 5 piezas

Precio: negotiable

Condiciones de pago: L/C, D/A, D/P, T/T

Capacidad de la fuente: 500pcs por día

Consiga el mejor precio
Contacto ahora

Especificaciones

Descripción
Especificaciones
Resaltar:

-163 dBc PIM 3 dB acoplador híbrido

,

Acoplador híbrido de 500 Watt 3 dB

,

2x2 híbrido de banda ancha de 90 grados

Aplicación:
Como mismo combinador de la banda
Aislamiento de la altura:
típicamente 25db
VSWR BAJO:
1,15 (máximo)
Conector:
4.3-10 femenino
Producción de equipos OEM/ODM:
Es aceptable.
El color:
personalizado
PIM:
-153dbc -163dbc @43dbm*2
Aplicación:
Como mismo combinador de la banda
Aislamiento de la altura:
típicamente 25db
VSWR BAJO:
1,15 (máximo)
Conector:
4.3-10 femenino
Producción de equipos OEM/ODM:
Es aceptable.
El color:
personalizado
PIM:
-153dbc -163dbc @43dbm*2
Descripción
500-4000MHz 2 en 2 fuera 4.3-10F acoplador híbrido

550-3800MHZ 4.3-10 Combinador de acoplamiento híbrido 3dB de PIM bajo femenino DAS



  • PIM bueno hasta -163@43dBm*2
  • Buena pérdida de retorno
  • Alto aislamiento



                                                              Se trata de un sistema de control de las emisiones de gases de efecto invernadero.

Número de la parte Se aplicará el método de ensayo de las pruebas de ensayo.
Frecuencia de funcionamiento (MHz) Las demás:
Impedancia (Ohm) 50
VRSR 1.25
Acoplamiento (dB) 3 ± 1
Pérdida de inserción (dB) 3 ± 1
El aislamiento (dB) 23
IM3 (dBc @ 2×43dBm) -153/-163 - ¿Qué es eso?
Aplicación Interior y exterior
Grado de protección Protección IP65
Temperatura de funcionamiento (°C) -40 ~ + 80
Interfaz 4.3-10 Mujer
Potencia de manejo (watts, máximo) 500
Puntuación máxima de potencia (watts, máximo) 1500
Dimensión (mm) ((L×W×H, excluido el conector) 140.6 por 44 por 34.5
Peso neto (g) 715
Peso del embalaje (kg/pcs) 15.4/20
Dimensiones del embalaje (mm,L×W×H) 170*100*40
Embalaje Tamaño del cartón (mm,L×W×H) 520*360*105
Cumplimiento de la ROHS - ¿ Qué?



500-4000MHz 2 en 2 fuera 4.3-10F acoplador híbrido 0



Los acopladores híbridos son el caso especial de un acoplador direccional de cuatro puertos que está diseñado para una división de potencia de 3 dB (igual).y híbridos de 180 grados.

Vinncom tiene diferentes diseños de acoplador híbrido basado en micro-banda, aire-dielectrico y película delgada, guía de ondas, etc.

Los acopladores híbridos se utilizan ampliamente como un acoplador 3db direccional con un puerto de terminación, también se puede utilizar como un combinador de 2 en 2 y 2 en 1.

Para algunos usos, los acopladores híbridos pueden combinarse como matriz, por ejemplo 4in 4out, 3in 3out, etc.

Vinncom suministra muchos rangos de frecuencia diferentes para acopladores híbridos y se utiliza ampliamente en sistemas de DAS y pruebas.
