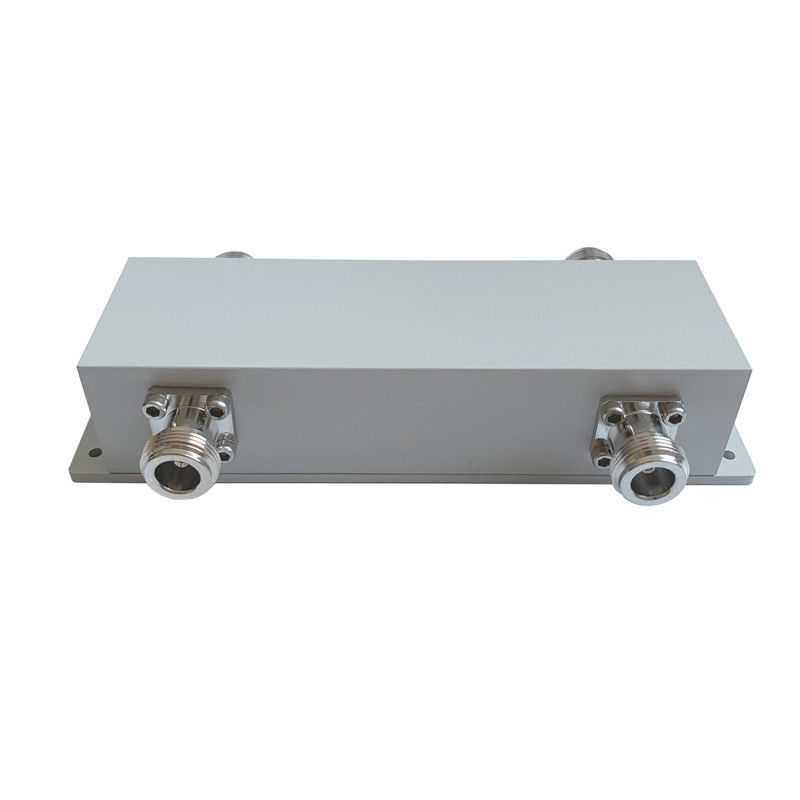

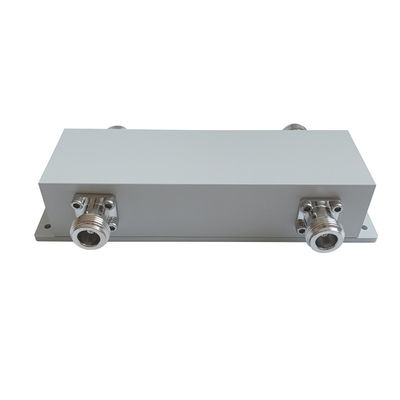

550-3800MHZ acoplador híbrido de cuadratura de 300 vatios

Name: 550-3800MHZ acoplador híbrido de cuadratura de 300 vatios
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-05538-ON
Price: 414.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: Vinncom

Certificación: ROHS ISO9000

Número de modelo: VN-HC2x2-05538-ON

Pago y términos de envío

Cantidad de orden mínima: 5 piezas

Precio: negotiable

Condiciones de pago: L/C, D/A, D/P, T/T

Capacidad de la fuente: 500pcs por día

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Acoplador híbrido de cuadratura de 3800 MHz, Acoplador híbrido de cuadratura de 300 W, Acoplador híbrido de banda ancha de 550 MHz


Aplicación:	Como mismo combinador de la banda	Aislamiento de la altura:	típicamente 25db
VSWR BAJO:	1,15 (máximo)	Conector:	N hembra
Producción de equipos OEM/ODM:	Es aceptable.	El color:	personalizado
PIM:	-153dbc -163dbc @43dbm*2

Aplicación:	Como mismo combinador de la banda
Aislamiento de la altura:	típicamente 25db
VSWR BAJO:	1,15 (máximo)
Conector:	N hembra
Producción de equipos OEM/ODM:	Es aceptable.
El color:	personalizado
PIM:	-153dbc -163dbc @43dbm*2

Descripción

550-3800MHZ acoplador híbrido de cuadratura de 300 vatios

550-3800MHZ N Femenino 3dB Combinador de acoplamiento híbrido con PIM bajo DAS

Alto aislamiento
Portátil para su instalación
Bajo PIM -163 dBc@43 dBm*2

Número de la parte	Se aplicará el procedimiento de ensayo de la norma de calidad.
Frecuencia de funcionamiento (MHz)	Las demás:
Impedancia (Ohm)	50
VRSR	1.25
Acoplamiento (dB)	3 ± 1
Pérdida de inserción (dB)	3 ± 1
El aislamiento (dB)	23
IM3 (dBc @ 2×43dBm)	-153/-163 - ¿Qué es eso?
Aplicación	Interior y exterior
Grado de protección	Protección IP65
Temperatura de funcionamiento (°C)	-40 ~ + 80
Interfaz	N Mujer
Potencia de manejo (watts, máximo)	300
Puntuación máxima de potencia (watts, máximo)	1200
Dimensión (mm) ((L×W×H, excluido el conector)	140.6 por 44 por 34.5
Peso neto (g)	590
Peso del embalaje (kg/pcs)	12.9/20
Dimensiones del embalaje (mm,L×W×H)	17010040
Embalaje Tamaño del cartón (mm,L×W×H)	520360105
Cumplimiento de la ROHS	- ¿ Qué?

Los acopladores híbridos son el caso especial de un acoplador direccional de cuatro puertos que está diseñado para una división de potencia de 3 dB (igual).y híbridos de 180 grados.

Vinncom tiene diferentes diseños de acoplador híbrido basado en micro-banda, aire-dielectrico y película delgada, guía de ondas, etc.

Los acopladores híbridos se utilizan ampliamente como un acoplador 3db direccional con un puerto de terminación, también se puede utilizar como un combinador de 2 en 2 y 2 en 1.

Para algunos usos, los acopladores híbridos pueden combinarse como matriz, por ejemplo 4in 4out, 3in 3out, etc.

Vinncom suministra muchos rangos de frecuencia diferentes para acopladores híbridos y se utiliza ampliamente en sistemas de DAS y pruebas.
