AISLADOR DE GUÍA DE ONDAS WR-12 DE 75-80GHz
Identificar la dirección de avance–
AAISLADOR DE GUÍA DE ONDASestá marcado con una flecha o etiqueta que indica la dirección de transmisión permitida.
Conecte la fuente al puerto de entrada–
Conecte la fuente de señal (por ejemplo, magnetrón, amplificador u oscilador) al puerto de entrada delAISLADOR DE GUÍA DE ONDAS.
Conecte la carga al puerto de salida–
Conecte la antena, línea de transmisión o dispositivo de medición al puerto de salida delAISLADOR DE GUÍA DE ONDAS.
**Nunca inviertas unAISLADOR DE GUÍA DE ONDAS–
AAISLADOR DE GUÍA DE ONDASse atenuará gravemente (normalmente >20 dB) si se conecta al revés; debe instalarse en la orientación correcta.
Coincidencia de bridas–
AAISLADOR DE GUÍA DE ONDASrequiere el mismo tipo de brida (UG, CPR, cubierta o estrangulador) que los componentes de la guía de ondas adyacentes.
Verificación de potencia–
Antes de operar unAISLADOR DE GUÍA DE ONDAS, verifique tanto su potencia promedio como su capacidad de manejo de potencia máxima.
No se necesita terminación externa–
A diferencia de un circulador, unAISLADOR DE GUÍA DE ONDAStiene su puerto aislado terminado internamente, por lo que ningún externoCARGA DE GUÍA DE ONDASse requiere.
| Número de pieza | VN-WGISO-7580-WR12 |
| Frecuencia de funcionamiento (GHz) | 75-80 |
| Pérdida de inserción (dB) | ≤0,8 |
| Aislamiento (dB) | ≥18 |
| Pérdida de retorno (dB) | ≥16 |
| Temperatura de funcionamiento (℃) | -45 ~ + 80 |
| Interfaz | WR12 con antiarmado UG-383/U |

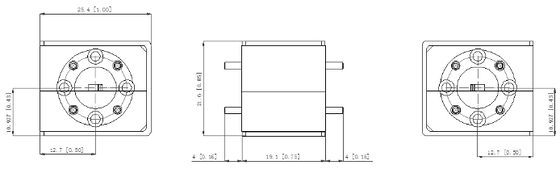

| Dimensión (mm) | Como abajo |
| Poder de manejo | 3W/1W |
| Cumplimiento de ROHS | Sí |
![]()
