Filtro coaxial de 37-40.5GHz

Productos

Dispositivos de guía de ondas

Contacto los E.E.U.U.

sales@vinncom.com

+86 177 5515 1077

Contacto ahora

Filtro coaxial de 37-40.5GHz

Cantidad Mínima De Pedido:	5 piezas
Precio:	negotiable
Método De Pago:	LC, D/A, D/P, T/T
Capacidad De Suministro:	500

Información Detallada

Descripción de producto

Información Detallada

Lugar de origen

Porcelana

Nombre de la marca

Vinncom

Certificación

ISO 9000 ROHS

Número de modelo

VN-CFLT-KM-3740

Número de pieza:

VN-WGLD-75110-WR10

Frecuencia de funcionamiento (gigahertz):

37-40,5

Impedancia (Ohm):

Pérdida de inserción (DB):

Pérdida de vuelta (DB):

Conectores del RF:

2,92 mm macho y 2,92 mm hembra

Resaltar:

Filtro coaxial de 37-40.5GHz

Filtro coaxial de guía de ondas

Filtro coaxial de microondas

Descripción de producto

374-40.5GHz COAXIAL FILTRO

Alta capacidad de manejo de potencia (tanto promedio como pico)
Baja pérdida de inserción en la banda de paso
Múltiples tipos de filtros disponibles (paso de banda, paso bajo, paso alto, rechazo de banda)

Principio de funcionamiento de un FILTRO DE GUÍA DE ONDA

Un FILTRO DE GUÍA DE ONDA es un componente pasivo de guía de onda selectivo en frecuencia.
Un FILTRO DE GUÍA DE ONDA permite que las señales dentro de una banda de frecuencia específica pasen con una pérdida de inserción muy baja.
Fuera de esa banda de paso, un FILTRO DE GUÍA DE ONDA proporciona alta atenuación (rechazo) a las señales no deseadas.
Un FILTRO DE GUÍA DE ONDA opera basándose en cavidades resonantes, iris o secciones acopladas dentro de la estructura de la guía de onda.
Un FILTRO DE GUÍA DE ONDA puede diseñarse como un tipo paso bajo, paso alto, paso de banda o rechazo de banda (notch).
Un FILTRO DE GUÍA DE ONDA utiliza las dimensiones físicas de sus cavidades para determinar la frecuencia de resonancia.
Cuando una señal coincide con la frecuencia de resonancia de un FILTRO DE GUÍA DE ONDA, pasa con una reflexión mínima.
Cuando una señal está fuera de resonancia, un FILTRO DE GUÍA DE ONDA la refleja o la absorbe, impidiendo la transmisión.
Un FILTRO DE GUÍA DE ONDA logra su función de filtrado sin ninguna potencia externa ni componentes activos.

VN-CFLT-KM-3740.pdf

Número de parte	VN-CFLT-KM-3740
Frecuencia de operación (GHz)	37-40.5
Rechazo (dB)	45dB@29GHz-35.25GHz/40dB@42GHz-48GHz
Pérdida de inserción (dB)	≤2.0
Pérdida de retorno (dB)	≥14
Conectores RF	2.92mm-Macho y 2.92mm-Hembra
Temperatura de operación (°C)	0 ~ + 55

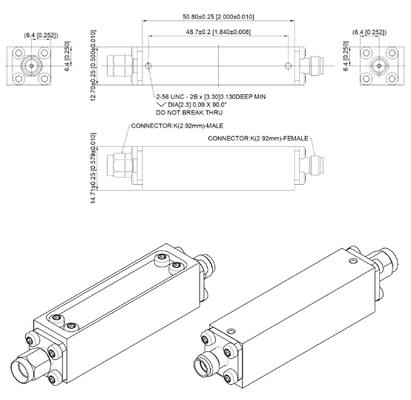

Dimensión (mm)	Como se indica a continuación
Cumplimiento ROHS	Sí

Filtro coaxial de 37-40.5GHz
