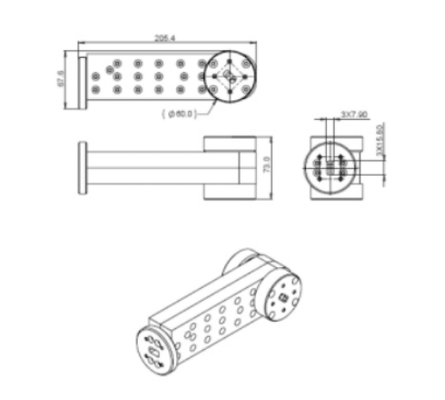

Acoplador de guía de ondas WR-140 de 14.4-15.35 GHz

14.4-15.35GHz WR-140 acoplador de dirección de onda

• Baja pérdida de inserción en la vía de transmisión principal
• Capacidad de manejo de alta potencia (tanto media como máxima)
• Operación de banda ancha (disponible en varias octavas)

Principio de funcionamiento de unSe aplicarán las siguientes medidas:

A. NoSe aplicarán las siguientes medidas:es un dispositivo direccional pasivo de cuatro puertos que toma muestras de una fracción de la potencia de microondas que viaja en un guía de ondas principal.
A. NoSe aplicarán las siguientes medidas:Consta de una guía de onda principal (línea primaria) y una guía de onda secundaria (línea acoplada), con aberturas o ranuras de acoplamiento a lo largo de su pared común.
A. NoSe aplicarán las siguientes medidas:Transfiere una parte predeterminada de la potencia incidente de la línea principal a la línea acoplada, mientras que la potencia restante continúa a través de la línea principal.
A. NoSe aplicarán las siguientes medidas:Funciona según el principio de interferencia de onda y superposición a través de las aberturas de acoplamiento.
A. NoSe aplicarán las siguientes medidas:es inherentemente direccional, sólo acopla la onda de viaje hacia adelante (en la línea principal) al puerto acoplado, mientras que la onda de viaje inverso está acoplada al puerto aislado.
A. NoSe aplicarán las siguientes medidas:tiene cuatro puertos: puerto de entrada, puerto de salida (a través), puerto acoplado y puerto aislado.
A. NoSe aplicarán las siguientes medidas:alcanza su nivel de acoplamiento (por ejemplo, 10 dB, 20 dB, 30 dB o 40 dB) controlando el tamaño, el número y el espaciamiento de las aberturas de acoplamiento.
A. NoSe aplicarán las siguientes medidas:proporciona una alta directividad, lo que significa que la potencia acoplada desde la dirección delantera es mucho mayor que desde la dirección inversa.
El puerto aislado de unSe aplicarán las siguientes medidas:debe ser terminado con unaCarga de conducción de ondaspara absorber cualquier energía de acoplamiento inverso no deseada.
