17.7-19.7GHz WR-42 acoplador de dirección de onda

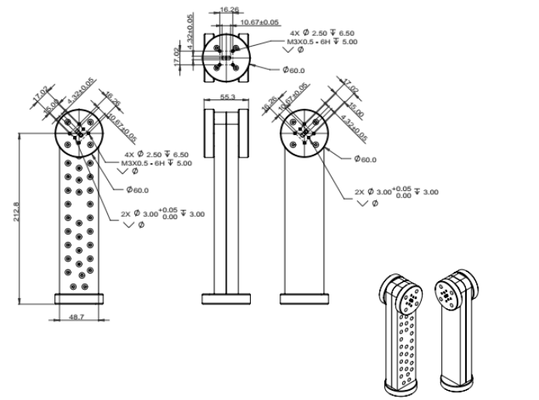

Acoplador de guía de ondas WR-42 de 17.7-19.7 GHz

• Dispositivo pasivo – no requiere alimentación externa

• Rendimiento estable en temperatura y vibración

• Excelente VSWR en todos los puertos (cuando está correctamente terminado)

Cómo usar unACOPLADOR DE GUÍA DE ONDAS(Método de uso)

1. Identificar los cuatro puertos–
   UnACOPLADOR DE GUÍA DE ONDAStiene puertos claramente etiquetados: Entrada, Paso/Salida, Acoplado y Aislado.

2. Conectar la línea principal en serie–
   Insertar unACOPLADOR DE GUÍA DE ONDASdirectamente en la línea de transmisión, con el puerto de entrada hacia la fuente y el puerto de paso hacia la carga.

3. Terminar el puerto aislado–
   Siempre termine el puerto aislado de unACOPLADOR DE GUÍA DE ONDAScon unaCARGA DE GUÍA DE ONDASadaptada para evitar reflexiones y mantener la directividad.

4. Conectar el puerto acoplado a un detector–
   Conectar un medidor de potencia, analizador de espectro o diodo detector al puerto acoplado delACOPLADOR DE GUÍA DE ONDASpara muestreo de señal.

5. Observar la dirección de acoplamiento–
   UnACOPLADOR DE GUÍA DE ONDASestá marcado con una flecha que indica la dirección de avance; la instalación inversa reducirá el acoplamiento al puerto deseado.

6. Adaptar tipos de bridas–
   UnACOPLADOR DE GUÍA DE ONDASrequiere el mismo tipo de brida (UG, CPR, cubierta o estrangulamiento) que el resto del sistema de guía de ondas.

7. Verificación de la clasificación de potencia–
   Antes de usar unACOPLADOR DE GUÍA DE ONDAS, verifique las clasificaciones de potencia promedio y pico para la línea principal.

8. Comprobar el valor de acoplamiento–
   Seleccionar unACOPLADOR DE GUÍA DE ONDAScon el coeficiente de acoplamiento apropiado (por ejemplo, 10 dB para muestreo de alta potencia, 40 dB para monitoreo de bajo nivel).
