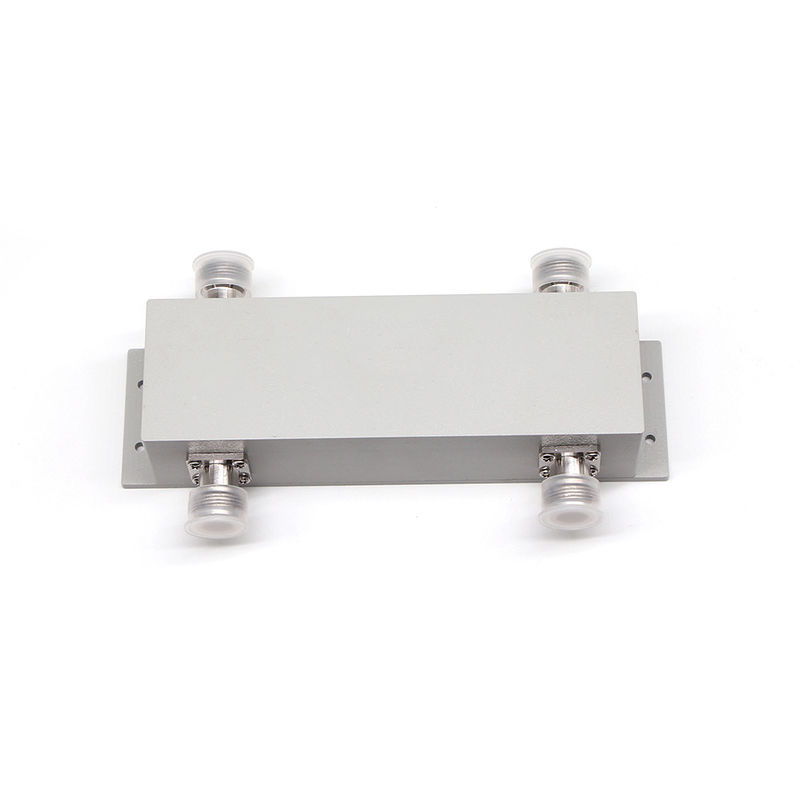

698-3800MHz 2 en 2 fuera N Conector híbrido femenino

Name: 698-3800MHz 2 en 2 fuera N Conector híbrido femenino
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-0738-ON
Price: 414.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China

Nombre de la marca: Vinncom

Certificación: ROHS ISO9000

Número de modelo: VN-HC2x2-0738-ON

Pago y términos de envío

Cantidad de orden mínima: 5 piezas

Precio: negotiable

Condiciones de pago: L/C, D/A, D/P, T/T

Capacidad de la fuente: 500pcs por día

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                                                                          Acoplador híbrido de baja PIM de 3 dB, N acoplador híbrido femenino de 3 dB, Combinador híbrido de 3 dB de 3800 MHz


Aplicación:	Como mismo combinador de la banda	Aislamiento de la altura:	típicamente 25db, 30 (máximos)
VSWR BAJO:	1,15 (máximo)	Conector:	N hembra
Producción de equipos OEM/ODM:	Es aceptable.	El color:	personalizado
PIM:	153dbc 163dbc@43dbm *2

Aplicación:	Como mismo combinador de la banda
Aislamiento de la altura:	típicamente 25db, 30 (máximos)
VSWR BAJO:	1,15 (máximo)
Conector:	N hembra
Producción de equipos OEM/ODM:	Es aceptable.
El color:	personalizado
PIM:	153dbc 163dbc@43dbm *2

Descripción

698-3800MHz 2 en 2 fuera N Conector híbrido femenino

698-3800MHz 2 en 2 fuera N Conector híbrido femenino

Banda ancha
Alta directividad
Buena pérdida de retorno

Se trata de un sistema de control de las emisiones de gases de efecto invernadero.

Número de la parte	Se aplicará el método de ensayo de la norma de calidad.
Frecuencia de funcionamiento (MHz)	Las demás:
Impedancia (Ohm)	50
VRSR	≤ 125
Acoplamiento (dB)	3.0 ± 0.9
Pérdida de inserción (dB)	3.7
El aislamiento (dB)	≥ 23 años
IM3 (dBc @ 2×43dBm)	-140 / -150 / -155 / -160
Aplicación	Interior y exterior
Grado de protección	Protección IP65
Temperatura de funcionamiento (°C)	-40 ~ + 80
Interfaz	N Mujer
Potencia de manejo (watts, máximo)	300
Puntuación máxima de potencia (watts, máximo)	1200
Dimensión (mm) ((L×W×H, excluido el conector)	141 × 44 × 38
Peso neto (g)	615 ± 20
Dimensiones del embalaje (mm,L×W×H)	170 × 100 × 40
Embalaje Tamaño del cartón (mm,L×W×H)	El valor de las emisiones de gases de efecto invernadero
Cumplimiento de la ROHS	- ¿ Qué?

Los acopladores híbridos son el caso especial de un acoplador direccional de cuatro puertos que está diseñado para una división de potencia de 3 dB (igual).y híbridos de 180 grados.

Vinncom tiene diferentes diseños de acoplador híbrido basado en micro-banda, aire-dielectrico y película delgada, guía de ondas, etc.

Los acopladores híbridos se utilizan ampliamente como un acoplador 3db direccional con un puerto de terminación, también se puede utilizar como un combinador de 2 en 2 y 2 en 1.

Para algunos usos, los acopladores híbridos pueden combinarse como matriz, por ejemplo 4in 4out, 3in 3out, etc.

Vinncom suministra muchos rangos de frecuencia diferentes para acopladores híbridos y se utiliza ampliamente en sistemas de DAS y pruebas.
