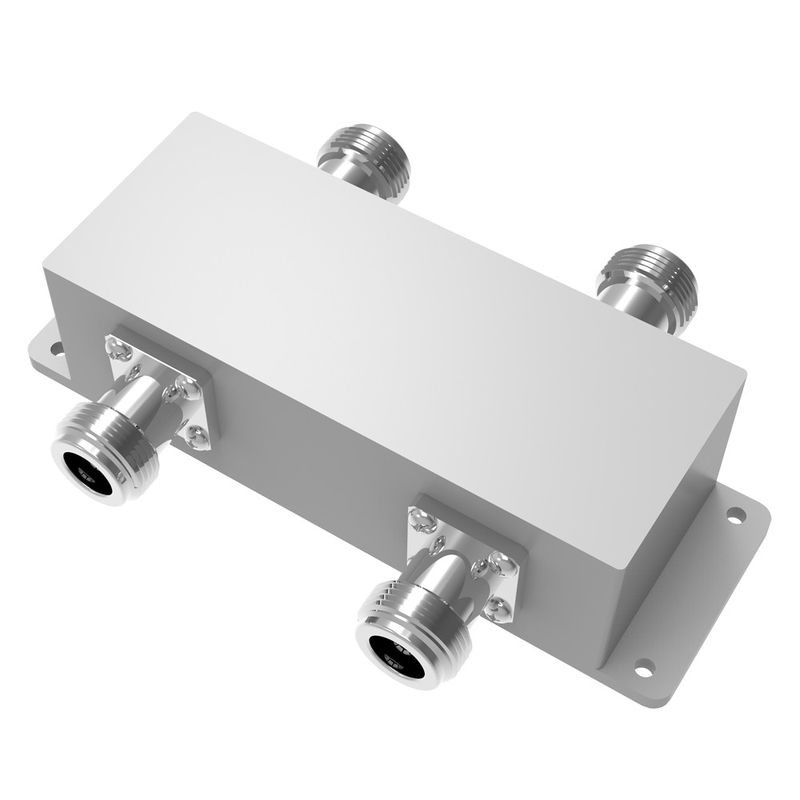

4 Puerto Direccional 25db 2700-6000MHZ acoplador híbrido RF de banda ancha

Name: 4 Puerto Direccional 25db 2700-6000MHZ acoplador híbrido RF de banda ancha
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: VN-HC2x2-2760-ON
Price: 414.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China.

Nombre de la marca: Vinncom

Certificación: ROHS ISO9000

Número de modelo: VN-HC2x2-2760-ON

Pago y términos de envío

Cantidad de orden mínima: 5 piezas

Precio: negotiable

Condiciones de pago: L/C, D/A, D/P, T/T

Capacidad de la fuente: 500pcs por día

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                      Acoplador híbrido de 25 dB rf, Acoplador híbrido de banda ancha de 25 dB, Acoplador híbrido de banda ancha de 6000 MHz


Aplicación:	Como mismo combinador de la banda	Aislamiento de la altura:	típicamente 25db, 30 (máximos)
VSWR BAJO:	1,20 (máximo)	Conector:	N hembra
Producción de equipos OEM/ODM:	Es aceptable.	El color:	personalizado

Aplicación:	Como mismo combinador de la banda
Aislamiento de la altura:	típicamente 25db, 30 (máximos)
VSWR BAJO:	1,20 (máximo)
Conector:	N hembra
Producción de equipos OEM/ODM:	Es aceptable.
El color:	personalizado

Descripción

4 Puerto Direccional 25db 2700-6000MHZ acoplador híbrido RF de banda ancha

2700-6000MHZ N Hembra de baja PIM 3dB acoplador híbrido DAS

Alto aislamiento
Alta directividad
Buena pérdida de retorno

Número de la parte	El número de unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción de las unidades de producción.
Frecuencia de funcionamiento (MHz)	2700 a 6000
Impedancia (Ohm)	50
VRSR	1.2
Acoplamiento (dB)	3
Pérdida de inserción (dB)	± 05
El aislamiento (dB)	26
IM3 (dBc @ 2×43dBm)	- 150 años.
Aplicación	Interior y exterior
Grado de protección	Protección IP65
Temperatura de funcionamiento (°C)	-40 ~ + 80
Interfaz	N Mujer
Potencia de manejo (watts, máximo)	300
Puntuación máxima de potencia (watts, máximo)	1200
Dimensión (mm) ((L×W×H, excluido el conector)	114.1X36X32.5
Peso neto (g)	350 ± 20
Dimensiones del embalaje (mm,L×W×H)	El valor de las emisiones de CO2
Embalaje Tamaño del cartón (mm,L×W×H)	Las demás partidas de la serie 2
Cumplimiento de la ROHS	- ¿ Qué?

Los acopladores híbridos son el caso especial de un acoplador direccional de cuatro puertos que está diseñado para una división de potencia de 3 dB (igual).y híbridos de 180 grados.

Vinncom tiene diferentes diseños de acoplador híbrido basado en micro-banda, aire-dielectrico y película delgada, guía de ondas, etc.

Los acopladores híbridos se utilizan ampliamente como un acoplador 3db direccional con un puerto de terminación, también se puede utilizar como un combinador de 2 en 2 y 2 en 1.

Para algunos usos, los acopladores híbridos pueden combinarse como matriz, por ejemplo 4in 4out, 3in 3out, etc.

Vinncom suministra muchos rangos de frecuencia diferentes para acopladores híbridos y se utiliza ampliamente en sistemas de DAS y pruebas.
