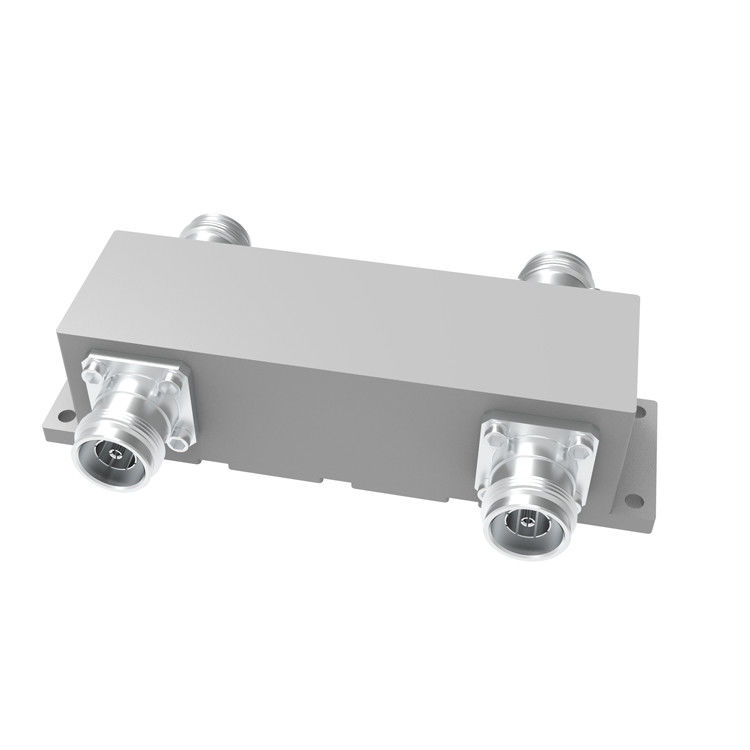

550-6000MHz 2 en 2 fuera 4.3-10F acoplador híbrido

Name: 550-6000MHz 2 en 2 fuera 4.3-10F acoplador híbrido
Brand: HeFei Vinncom Electronic Technology Co.,Ltd.
SKU: Se aplicará el procedimiento de ensayo de la norma de calidad.
Price: 414.00 USD
Availability: InStock

Detalles del producto

Lugar de origen: China.

Nombre de la marca: Vinncom

Certificación: ROHS ISO9000

Número de modelo: Se aplicará el procedimiento de ensayo de la norma de calidad.

Pago y términos de envío

Cantidad de orden mínima: 5 piezas

Precio: negotiable

Condiciones de pago: L/C, D/A, D/P, T/T

Capacidad de la fuente: 500pcs por día

Consiga el mejor precio

Contacto ahora

Especificaciones

Descripción

Especificaciones

Resaltar:
                                                                                                                                                                                                                                                                                                                                                                                                      Acoplador híbrido de cuadratura de 500 W, Acoplador híbrido de 90 grados de 500W, Acoplador híbrido de 90 grados ROHS


Aplicación:	Como mismo combinador de la banda	Aislamiento de la altura:	típicamente 25db, 30 (máximos)
VSWR BAJO:	1,35 (máximo)	Conector:	4.3-10 femenino
Producción de equipos OEM/ODM:	Es aceptable.	El color:	personalizado

Aplicación:	Como mismo combinador de la banda
Aislamiento de la altura:	típicamente 25db, 30 (máximos)
VSWR BAJO:	1,35 (máximo)
Conector:	4.3-10 femenino
Producción de equipos OEM/ODM:	Es aceptable.
El color:	personalizado

Descripción

550-6000MHz 2 en 2 fuera 4.3-10F acoplador híbrido

550-6000MHz 2 en 2 fuera 4.3-10F acoplador híbrido

Buena pérdida de retorno
banda ancha
Alta directividad

Se trata de un sistema de control de las emisiones de gases de escape.

Número de la parte	Se aplicará el procedimiento de ensayo de la norma de calidad.
Frecuencia de funcionamiento (MHz)	550 a 6000
Impedancia (Ohm)	50
VRSR	1.35 (normalmente 1.22 @ toda la banda)
Acoplamiento (dB)	3
Pérdida de inserción (dB)	± 15
El aislamiento (dB)	23
IM3 (dBc @ 2×43dBm)	-153/-163 - ¿Qué es eso?
Aplicación	Interior y exterior
Grado de protección	Protección IP65
Temperatura de funcionamiento (°C)	-40 ~ + 80
Interfaz	4.3-10 Mujer
Potencia de manejo (watts, máximo)	500
Puntuación máxima de potencia (watts, máximo)	1500
Dimensión (mm) ((L×W×H, excluido el conector)	131x40x38. ¿Qué quieres decir?4
Peso neto (g)	650 ± 5%
Dimensiones del embalaje (mm,L×W×H)	El valor de las emisiones de CO2
Embalaje Tamaño del cartón (mm,L×W×H)	Las demás partidas de la serie A
Cumplimiento de la ROHS	- ¿ Qué?

Los acopladores híbridos son el caso especial de un acoplador direccional de cuatro puertos que está diseñado para una división de potencia de 3 dB (igual).y híbridos de 180 grados.

Vinncom tiene diferentes diseños de acoplador híbrido basado en micro-banda, aire-dielectrico y película delgada, guía de ondas, etc.

Los acopladores híbridos se utilizan ampliamente como un acoplador 3db direccional con un puerto de terminación, también se puede utilizar como un combinador de 2 en 2 y 2 en 1.

Para algunos usos, los acopladores híbridos pueden combinarse como matriz, por ejemplo 4in 4out, 3in 3out, etc.

Vinncom suministra muchos rangos de frecuencia diferentes para acopladores híbridos y se utiliza ampliamente en sistemas de DAS y pruebas.
