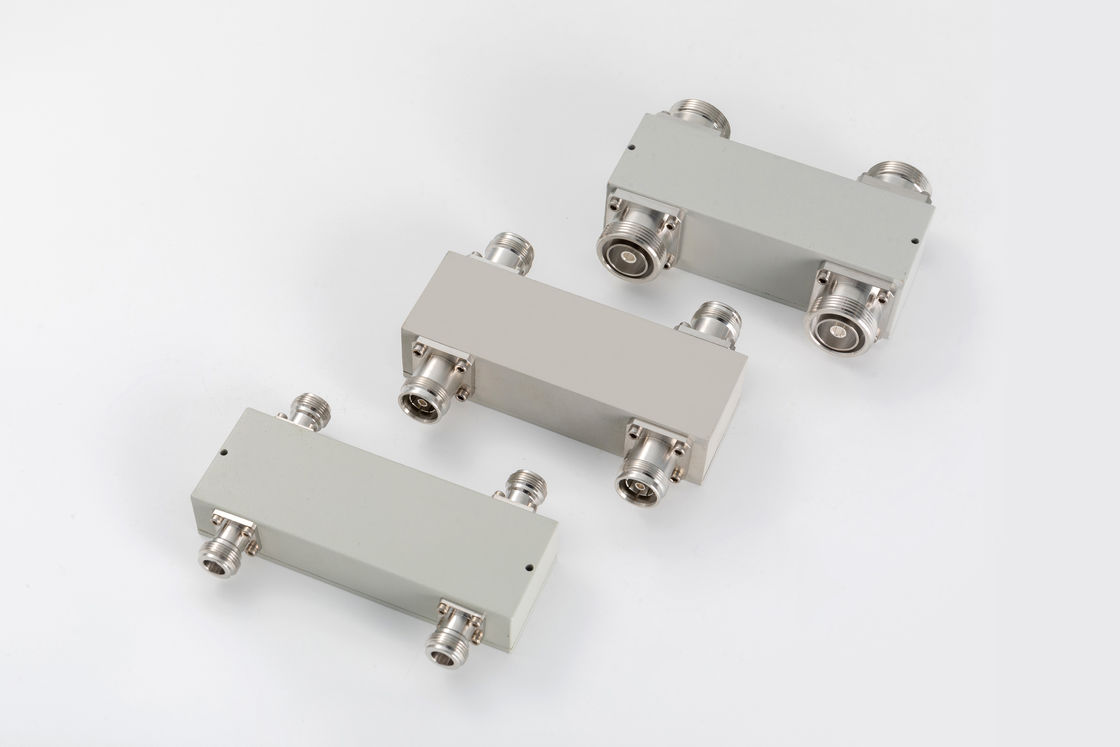

698-2700MHz 2 en 2 fuera acoplador híbrido PIM -150/-160
  • name
  • name
  • name
  • name
  • name

698-2700MHz 2 en 2 fuera acoplador híbrido PIM -150/-160

Detail Information
Descripción de producto
Detail Information
Lugar de origen
China.
Nombre de la marca
Vinncom
Certificación
RoHS/ISO9000
Número de modelo
VN-HC2x2-0727-Ox-XXX
Frecuencia de funcionamiento (megaciclos):
698-2700
Impedancia (Ohm):
50
¿Qué es eso?:
1.2
Acoplamiento (DB):
3±0.8
Pérdida de inserción (DB):
±3.6
Aislamiento (DB):
25
IM3 (dBc @ 2×43dBm):
-150/-160
Resaltar:

Acopladores híbridos de 698-2700 MHz

,

2 en 3dB acoplador híbrido

,

2 fuera de 3dB acoplador híbrido

Descripción de producto

698-2700MHz 2 en 2 fuera de acoplador híbrido PIM- 150/-160



  • Buen VSWR en todos los puertos
  • Alto aislamiento
  • Buena pérdida de retorno



Número de la parte Se aplicará el procedimiento de ensayo de la norma de calidad de los productos.
Frecuencia de funcionamiento (MHz) Las demás:
Impedancia (Ohm) 50
VRSR 1.2
Acoplamiento (dB) 3 ± 0.8
Pérdida de inserción (dB) ± 3 años6
El aislamiento (dB) 25
IM3 (dBc @ 2×43dBm) - 150/-160
Aplicación Interior y exterior
Grado de protección Protección IP65
Temperatura de funcionamiento (°C) -40 ~ + 80
Interfaz N Mujer/4.3-10 Mujer/DIN Mujer
Potencia de manejo (watts, máximo) 500 ((N:300)
Puntuación máxima de potencia (watts, máximo) .1500 ((N:1200)
Dimensión (mm) ((L×W×H, excluido el conector) Las demás partidas Las demás partidas Las demás partidas
Peso neto (g) 385 ± 20% 565 ± 20% 810 ± 20%
Dimensiones del embalaje (mm,L×W×H) Se trata de un sistema de control de las emisiones de gases de escape. El valor de las emisiones de CO2 El valor de las emisiones de CO2
Embalaje Tamaño del cartón (mm,L×W×H) 460X350X195 Las demás partidas de la serie 2 Las demás partidas de la serie 2





 698-2700MHz 2 en 2 fuera acoplador híbrido PIM -150/-160 0

































































Los híbridos vienen en dos tipos, híbridos de 90 grados o cuadratura, y híbridos de 180 grados.

Vinncom tiene diferentes diseños de acoplador híbrido basado en micro-banda, aire-dielectrico y película delgada, guía de ondas, etc.

Los acopladores híbridos se utilizan ampliamente como un acoplador 3db direccional con un puerto de terminación, también se puede utilizar como un combinador de 2 en 2 y 2 en 1.

Para algunos usos, los acopladores híbridos pueden combinarse como matriz, por ejemplo 4in 4out, 3in 3out, etc.

Vinncom suministra muchos rangos de frecuencia diferentes para acopladores híbridos y se utiliza ampliamente en sistemas de DAS y pruebas.











Tags:

Conector híbrido de RF de 2700 MHz,

Acoplador híbrido para el SII DAS,

Acopladores híbridos de 698-2700 MHz
