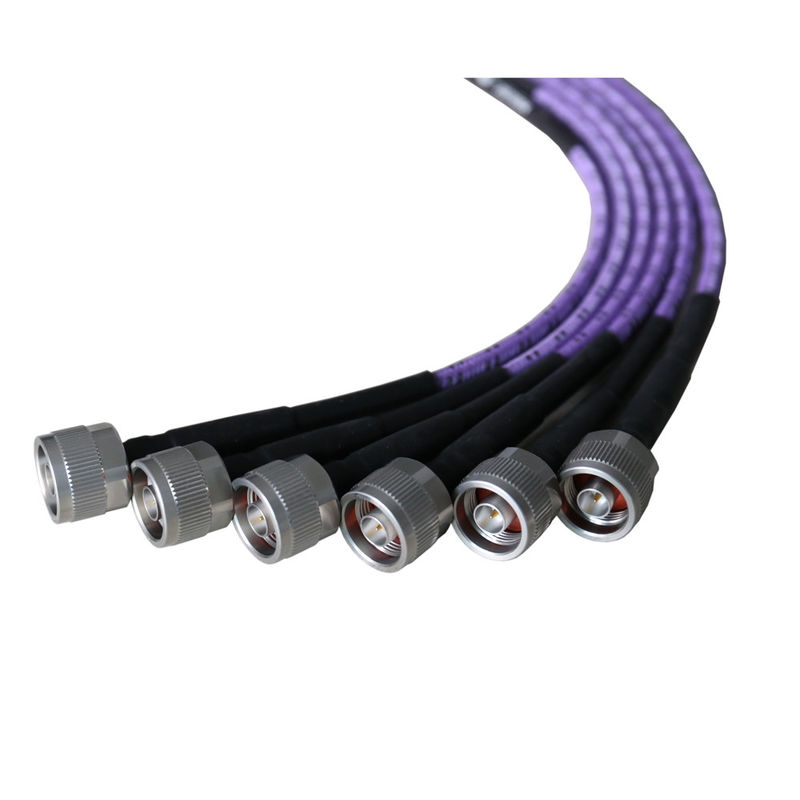

Cables de prueba de RF de señal flexible 40G VN280 Estabilidad de fase alta

MOQ:	5pcs
Precio:	negotiable
Delivery Period:	2-4weeks
Payment Method:	T/T, Western Union
Supply Capacity:	50pcs por día

Detail Information

Descripción de producto

Detail Information

Lugar de origen

China

Nombre de la marca

Vinncom

Certificación

RoHS/ISO9000

Número de modelo

VN280

Frecuencia::

DC~40GHz

Frecuencia de atajo::

62GHz

Impedancia::

Velocidad de la propagación::

El 70%

Proteger eficacia::

90dB mínimo.

El voltaje soporta::

500V DC

Resaltar:

Cables de prueba de RF 40G

Cables de ensayo de señal RF

Cable de señal 40G

Descripción de producto

VN280 40G Estabilidad de fase alta Flexible Alternativo al cable semirrígido

Frecuencia de banda ancha
Estabilidad de fase
PIM bajo

Cables flexibles, alternativos a los semirrígidos

Características:	Aplicaciones:
* Estabilidad de fase	* Radar de matriz en fase
* PIM bajo	* Interconexión dentro y entre equipos

Eléctrico

Frecuencia:	CC~40 GHz
Frecuencia de corte:	62 GHz
Impedancia:	50Ω
Velocidad de propagación:	El 70%
Eficacia de protección:	90 dB por minuto.
Resistencia al voltaje:	500 V de corriente continua

Cables de prueba de RF de señal flexible 40G VN280 Estabilidad de fase alta 0

- No, no es así.	Nombre	Tamaño (mm)	El material
1	El conductor interno	0.53	Cuero plateado
2	Dieléctrico	1.63	PTFE
3	Escudo interno	1.83	Cintas de cobre plateadas
4	Escudo exterior	2.18	Las demás piezas de acero
5	El chaqueta	2.65	El FEP

Mecánica

Radio de curvatura (instalación):	13.0 mm
Radio de curvatura (repetido):	26.0 mm
Peso:	22 g/m

Atenuación y manejo de energía

Frecuencia (GHz)	0.3	0.5	1	2.4	3	6	8	10	12.4	18	26.5
Atenuación^*¹(dB/100 m)	19.9	26.2	38.2	62.5	71.1	107.5	128.3	147.6	169.4	216.1	280.6
Potencia media^*²(W)	512	423	290	177	156	103	86	75	65	51	39

Medio ambiente

Temperatura:

-55 ~ + 125 °C

Reglas de denominación de los conectores:

2 - 2,4 mm (40 GHz, VSWR 1,35)

K - 2,92 mm (40 GHz, VSWR 1,35)

P - SMP (26,5 GHz, VSWR 1,3)

A - SSMA (26,5 GHz, VSWR 1.3)

S - SMA (26,5 GHz, VSWR 1,3): el valor de la velocidad de respuesta es el valor de la velocidad de respuesta.

G - Mini-SMP (se puede combinar con GPPO y SSMP, 18GHz, VSWR 1.3)

N - N (18GHz, VSWR 1,25)

Se aplican las siguientes medidas:

M - MCX (6GHz, VSWR 1.3)

B - BNC (4GHz, VSWR 1.4)

D - SMB (4GHz, VSWR 1,25)

Conector femenino - Añadir F después del nombre del conector

Ángulo recto - Añadir RR después del nombre del conector (aumento de VSWR de 0,1)
