Cables de prueba de RF 50G
, Cables de ensayo de RF de aviónica
, Aviónica con plomo

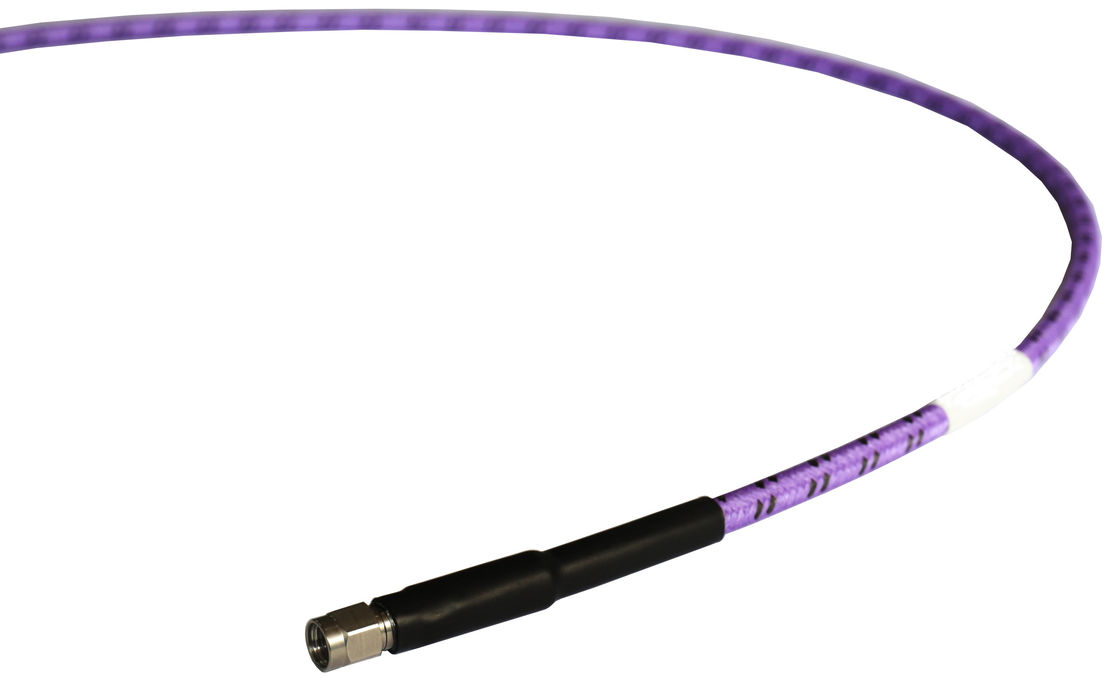

Aviónica de alto rendimiento Cables de prueba de RF ensamblajes de plomo 50G
Fase y pérdida estable, vida útil flexible larga 50G ensamblajes de cables de prueba de alto rendimiento
- Baja pérdida de inserción
- El poder
- Alta durabilidad
Fase y pérdida estable, larga vida flexible
| Características: |
Aplicaciones: |
| * Baja pérdida de inserción |
* Prueba de laboratorio |
| * Alta estabilidad de fase |
* Aviónica |
| * Alto Poder |
* Radar de matriz en fase |
| * Alta durabilidad |
* Comunicación por satélite |
Eléctrico
| Frecuencia: |
CC~50 GHz |
| Impedancia: |
50Ω |
| Velocidad de propagación: |
76% |
| Eficacia de protección: |
90 dB por minuto. |
| Resistencia al voltaje: |
500 V de corriente continua |
| Estabilidad de fase*1: |
± 7° |
| Estabilidad de la amplitud*1: |
± 0,05 dB |
[1] Radio de 50 mm, curva de 360°
Mecánica
|
Radius de inclinación sin blindaje
(instalación/repetida):
|
18 mm / 36 mm por lo menos. |
|
Radius de inclinación blindado
(instalación/repetida):
|
30 mm/60 mm por minuto. |
| Ciclo de vida de la flexión: |
100,000 |
| Ciclo de vida del apareamiento*2: |
5,000 |
[2] Solo para conectores de 2,4 mm, 2,92 mm, 3,5 mm, SMA, N.
Medio ambiente
| Temperatura: |
-55 ~ +165 °C |
Atenuación y manejo de energía
| Frecuencia (GHz) |
1 |
2 |
3 |
6 |
8 |
10 |
12.4 |
18 |
26.5 |
40 |
50 |
| Atenuación*3(dB/100 m) |
48.1 |
68.3 |
83.9 |
119.4 |
138.4 |
155.2 |
173.4 |
210.2 |
257.1 |
319.2 |
359.2 |
| Potencia media*4(W) |
506 |
356 |
290 |
204 |
176 |
157 |
140 |
116 |
95 |
76 |
68 |
[3] VSWR:1.0; ambiente: +25°C (77°F); cable en bruto
[4] VSWR:1.0; Ambiente: +40°C (104°F); Nivel del mar
Construcción
| - No, no es así. |
Nombre |
Tamaño (mm) |
El material |
| 1 |
El conductor interno |
0.72 |
Cuero plateado |
| 2 |
Dieléctrico |
2.1 |
PTFE de baja densidad |
| 3 |
Escudo interno |
2.25 |
Cintas de cobre plateadas |
| 4 |
Capas intermedias |
2.55 |
PTFE de baja densidad |
| 5 |
Escudo exterior |
3.01 |
Las demás piezas de acero |
| 6 |
El chaqueta |
3.60 |
El FEP |
| 7 ~ 9 |
Armadura (opcional) |
5.50 |
Compuesto |
| 10 |
|
6.00 |
PTFE |
Reglas de denominación de los conectores:
2 - 2,4 mm (50 GHz, VSWR 1.4)
K - 2,92 mm (40 GHz, VSWR 1,25)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,25)
N - N (18GHz, VSWR 1,25)
Conector femenino - Añadir F después del nombre del conector
Ángulo recto - Añadir RR después del nombre del conector ((VSWR incrementar 0.1)
Cómo ordenar
VN50No-X.-Y-Z.
VN:Vinncom
P, sin armadura: en blanco.
X: frecuencia en GHz
Y: Tipo de conector
Z: longitud en metros
Conector de apareamiento T50
|
Se aplicará el método de evaluación de la calidad de los productos.
2.4 mm, hombre, acero inoxidable
|
|
Se aplicará el método de ensayo de la norma de calidad.
3.5 mm mujer, acero inoxidable
|
|
|
Se aplicará el método de ensayo de las pruebas de ensayo.
2.4 mm mujer, acero inoxidable
|
|
Se aplicará el método de ensayo de las pruebas de ensayo.
SMA masculino, de acero inoxidable
|
|
|
Se aplicará el método de ensayo de la prueba.
2.92 mm hombre, acero inoxidable
|
|
Se aplicará el método de evaluación de la calidad de los productos.
SMA femenina, de acero inoxidable
|
|
|
Se aplicará el método de ensayo de las pruebas de ensayo.
2.92mm mujer, acero inoxidable
|
|
Se aplicará el método de evaluación de la calidad de los productos.
N femenino, de acero inoxidable
|
|
|
Se aplicará el método de evaluación de la calidad de los productos.
3.5 mm, hombre, acero inoxidable
|
|
|
|
Conector de apareamiento T50P
|
Se aplicará el método de evaluación de la calidad de los productos.
2.4 mm, hombre, acero inoxidable
|
|
Se aplicará el método de evaluación de la calidad de los productos.
3.5 mm, hombre, acero inoxidable
|
|
|
Se aplicará el método de ensayo de las pruebas de seguridad.
2.4 mm mujer, acero inoxidable
|
|
Se aplicará el método de evaluación de la calidad de los productos.
3.5 mm mujer, acero inoxidable
|
|
|
Se aplicará el método de evaluación de los resultados de los ensayos.
2.92 mm hombre, acero inoxidable
|
|
Se aplicará el método de evaluación de la calidad de los productos.
SMA masculino, de acero inoxidable
|
|
|
Se aplicará el método de evaluación de la calidad de los productos.
2.92mm mujer, acero inoxidable
|
|
Se aplicará el método de evaluación de la calidad de los productos.
SMA femenina, de acero inoxidable
|
|
|
Se aplicará el método de evaluación de la calidad de los productos.
N de acero inoxidable, masculino
|
|
|
|
