Cables de ensayo de RF coaxial
, Cables de ensayo de RF 67G
, Cable coaxial de 50 ohms de frecuencia RF

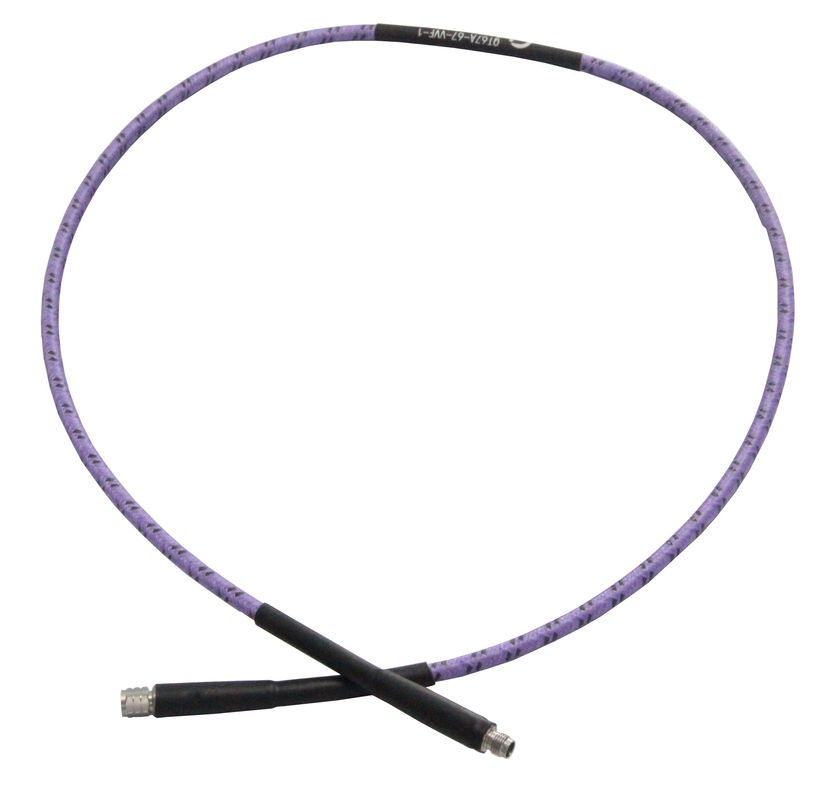

67G Cables de prueba RF coaxial ensamblajes de impedancia de 50 Ohm
67G ensamblajes de cables de prueba de alto rendimiento de durabilidad
- Baja pérdida de inserción
- El poder
- Estabilidad de fase alta
Fase y pérdida estable, larga vida flexible
| Características: |
Aplicaciones: |
| *Baja pérdida de inserción |
* Prueba de laboratorio |
| * Alta estabilidad de fase |
* Aviónica |
| * Alto Poder |
* Radar de matriz en fase |
| * Alta durabilidad |
* Comunicación por satélite |
Eléctrico
| Frecuencia: |
DC ~ 67 GHz |
| Impedancia: |
50Ω |
| Velocidad de propagación: |
El 81% |
| Eficacia de protección: |
90 dB por minuto. |
| Resistencia al voltaje: |
500 V de corriente continua |
| Estabilidad de fase*1: |
± 7° |
| Estabilidad de la amplitud*1: |
± 0,05 dB |
[1] Radio de 50 mm, curva de 360°
Mecánica
|
Radius de inclinación sin blindaje
(instalación/repetida):
|
12 mm y 24 mm por minuto. |
|
Radius de inclinación blindado
(instalación/repetida):
|
30 mm/60 mm por minuto. |
| Ciclo de vida de la flexión: |
100,000 |
| Ciclo de vida del apareamiento*2: |
5,000 |
[2] Para los conectores de 1,85 mm, 2,4 mm, 2,92 mm, 3,5 mm, sólo SMA.
Medio ambiente
| Temperatura: |
-55 ~ + 125 °C |
Atenuación y manejo de energía
| Frecuencia (GHz) |
1 |
2 |
4 |
6 |
8 |
10 |
12 |
18 |
26.5 |
33 |
40 |
50 |
67 |
| Atenuación*3(dB/100 m) |
64 |
91 |
130 |
161 |
187 |
210 |
232 |
288 |
355 |
400 |
445 |
503 |
594 |
| Potencia media*4(W) |
97 |
68 |
47 |
38 |
33 |
29 |
27 |
21 |
17 |
15 |
14 |
12 |
10 |
[3] VSWR:1.0; ambiente: +25°C (77°F); cable en bruto
[4] VSWR:1.0; Ambiente: +40°C (104°F); Nivel del mar
Construcción
| - No, no es así. |
Nombre |
Tamaño (mm) |
El material |
| 1 |
El conductor interno |
0.50 |
Cuero plateado |
| 2 |
Dieléctrico |
1.38 |
PTFE de baja densidad |
| 3 |
Escudo interno |
1.54 |
Cintas de cobre plateadas |
| 4 |
Capas intermedias |
1.82 |
PTFE de baja densidad |
| 5 |
Escudo exterior |
2.17 |
Las demás piezas de acero |
| 6 |
El chaqueta |
2.40 |
El FEP |
| 7 ~ 9 |
Armadura (opcional) |
5.50 |
Compuesto |
| 10 |
|
6.00 |
PTFE |
Reglas de denominación de los conectores:
V - 1,85 mm (67 GHz, VSWR 1,5)
G - Mini-SMP (se puede combinar con GPPO y SSMP, 65GHz, VSWR 1.8)
2 - 2,4 mm (50 GHz, VSWR 1.4)
K - 2,92 mm (40 GHz, VSWR 1,35)
A - SSMA (40 GHz, VSWR 1,35)
P - SMP (40 GHz, VSWR 1,35)
3 - 3,5 mm (33 GHz, VSWR 1,35)
S - SMA (26,5 GHz, VSWR 1,3): el valor de la velocidad de respuesta es el valor de la velocidad de respuesta.
Conector femenino - Añadir F después del nombre del conector
Ángulo recto - Añadir RR después del nombre del conector (aumento de VSWR de 0,1)
Cómo ordenar
VAN67No-X.-Y-Z.
VN:Vinncom
P, sin armadura: en blanco.
X: frecuencia en GHz
Y: Tipo de conector
Z: longitud en metros
Ejemplos:
Para ordenar un ensamblaje de cable de prueba VN67 con blindaje, DC-60GHz,1.85mm hombre a 1.85mm mujer, 0,5 metros, especifique VN67P-60-VVF-0.5.
Conector de apareamiento QT67
|
Se aplicará el método de evaluación de la calidad de los productos.
1.85mm hombre, acero inoxidable
|
|
Se aplicará el método de evaluación de la calidad de los productos.
1.85mm mujer, acero inoxidable
|
|
Conector de apareamiento QT67P
|
Se aplicará el método de evaluación de la calidad de los productos.
1.85mm hombre, acero inoxidable
|
|
Se aplicará el procedimiento de selección de los datos de los Estados miembros.
1.85mm mujer, acero inoxidable
|
|
